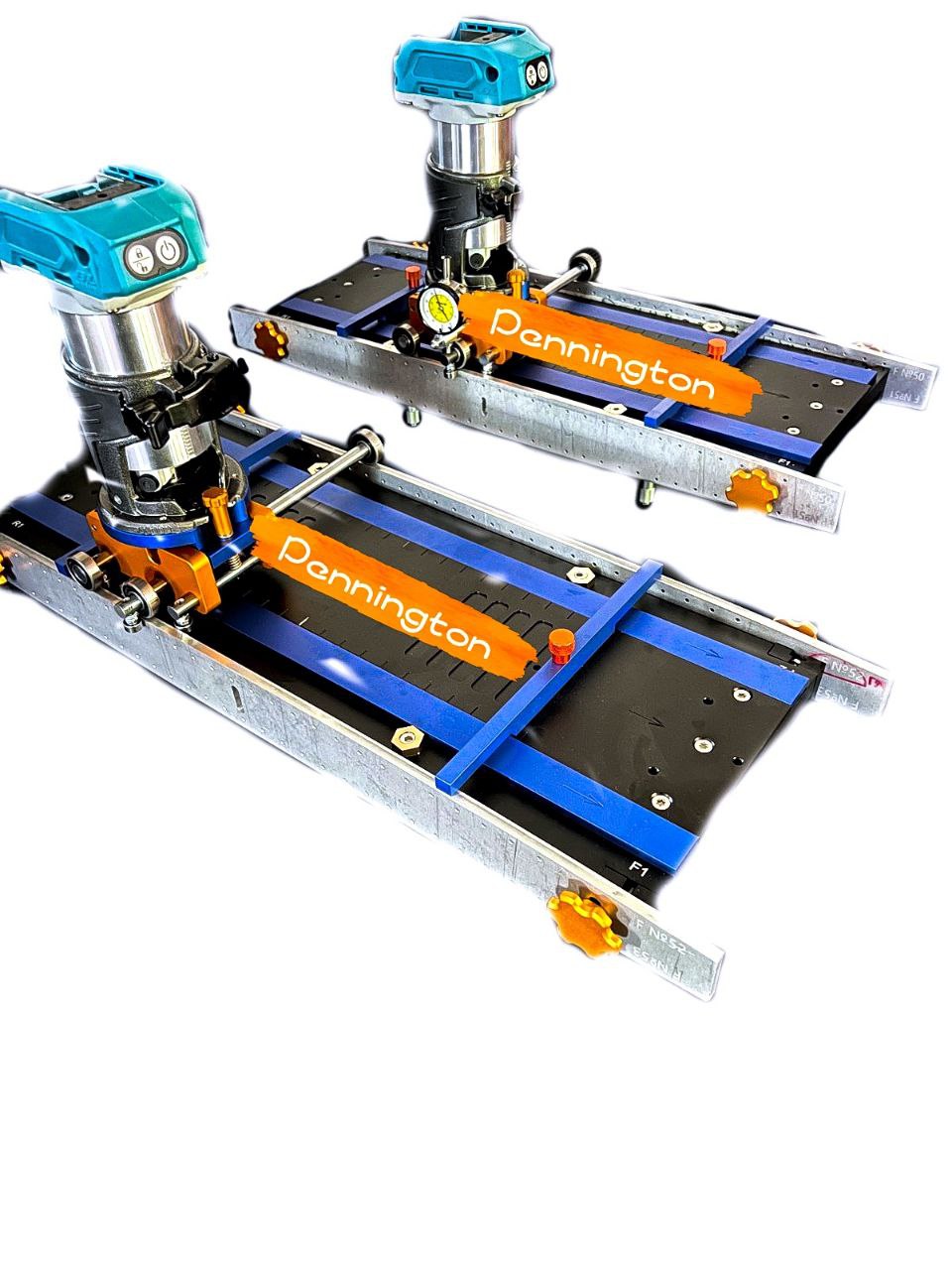

Станок для выточки овала Pennington станок

Описание

Описание twin
Станок для выточки овала у конькобежных лезвий шорт трек
Описание.
1 стол для крепления лезвий
2 машинка Makita для выточки овала на подшипниках

Стол для крепления лезвий изготовлен из алюминия 6000 серии размером 539х198х235мм мм. Состоит из
1. Рама 539х198x15мм цвет черный
2. Плита 539х107х6 мм цвет черный
3. Прижим вогнутый 1 штука цвет синий 538х24х6мм
4. Прижим выгнутый 1 штука цвет синий 538х24х6мм
5. Болт эксцентрик м6 артикул стальной
6. Шестигранный прижим латунь 19мм латунь артикул
7. Ножка 4 быстросьемных ножек с помощью винта м5 torx25.
8. Упор верхний цвет синий 213х17х10мм
9. Гайки прижимные ограничительные M5 цвет оранжевый


Машинка для выточки овала Макита 100х212х220
Изготовлена из алюминия 6000 серии с электродвигателем Макита
1 электродвигатель Макита
2 основание Макита
3 регулировочный болт подачи
4 подшипники опорные 3 штуки
5 подшипники ограничения 3 штуки
6 вал привода
7 вал ведущий
8 дистанционные шайбы камня 6,2х13х1мм медные 3 штуки
9 болт прижимной камня М4 х 16



Установите на плиту 2 упора на равноудаленое расстояние относительно центра. Вставить лезвие между плитой и прижимом до упора вверх, чтобы центр лезвия совпадал с центром плиты. Лезвие должно быть прижата к двум упорам спереди и сзади.  Прижмите вогнутым и выгнутым прижимом к плите с помощью поворота эксцентричных болтов с шестигранным прижимом ключом шестигранник 4мм. Убедитесь что лезвие прижато рабочей плоскостью к упорам вверх.
Установите лекала передней частью к стороне F1 и F2. Убедитесь что лекала также прижаты к верхним упорам.

Установите машинку для выточки подшипниками на лекала . Отпустите регулировочный винт, чтобы камень не задевал лезвия по всей его длине. Включите машинку и дайте прогреться подшипникам в течение 1-2 минут.
Двигая машинку вправо и налево по лекалам и прибавляя регулировочный винт не более чем на 1/8 часть оборота (0,1мм)  дождитесь касания лезвия. Выточите лезвия до полного касания камня по всей его длине.
Примечание! Используйте 2 и 3 скорость машинки. Не прибавляйте регулировочный винт более 1/8 части оборота. В случае большой нагрузки, ослабьте винт. Лезвия точатся передней частью камня. В случае износа камня и отсутствия хода регулировочного винта, добавьте регулировочную шайбу между камнем и подвижным основанием машинки. Используйте только оригинальные камни.
При вытачивание лезвий с большой нагрузкой из-за высокой скорости движения машинки или большой подаче, приведет к преждевременному износу подшипников. Для замены подшипников, обратитесь в сервисный центр
